（1）游泳池室內環境始終處于高溫、高濕的環境中，必須注意結露現象的發生。

根據體育建筑及游泳館的有關標準與規范，游泳館室內空氣濕度恒定在（60~70）％，空氣溫度比水溫高2℃，最高不超過30℃。

（2）無論采用何種方法處理游泳池水，水中都含有氯，因此必須通過通風控制其濃度，并進行防腐處理。

①新風量不應小于機組回風量的10%；

②除濕熱泵機組的設計回風量應在換氣頻率的4～6倍之間選??；

③人均所需新風量（m3/h）為20~30 m3/h；

④競賽、專用游泳池初始加熱時間為24h~48h；

⑤競賽、專用游泳池首次注水時間不得超過48小時；休閑游泳池、水上游樂池首次注水時間不得超過72小時。

泳池多功能除濕機組的基本結構

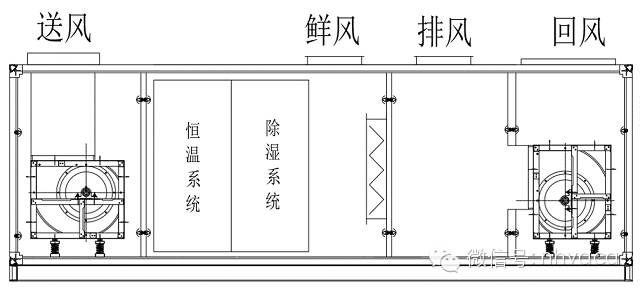

它由除濕系統和恒溫系統兩部分組成。

1：雙風機機組：只要啟動回風機，除濕系統和恒溫系統也同時啟動，除濕系統檢測回風濕度，恒溫系統檢測回風溫度。

2、單風機組：只要啟動送風機，除濕系統和恒溫系統也同時啟動，除濕系統檢測回風濕度，恒溫系統檢測回風溫度。

多功能除濕熱泵工作方式

多功能除濕熱泵的工作模式分為自動、手動控制工作模式，手動模式又分為除濕A、除濕B、除濕C、通風模式4種。

下圖為除濕A、除濕B、除濕C時制冷劑流動圖及兩用表冷器的冷熱水進出水圖。

除濕系統

1、除濕A又稱加熱除濕方式，該組采用熱泵技術原理，低溫低壓氣態制冷劑經過壓縮機變成高壓高溫氣態制冷劑。高溫高壓氣體經過除濕機組中的再熱冷凝器段，冷卻凝結為高壓液態制冷劑，經節流元件膨脹閥節流為低溫低壓液態制冷劑。低溫低壓液態制冷劑再經過蒸發器（制冷除濕段）氣化為低溫低壓蒸汽返回壓縮機，這樣就完成了一個制冷循環。

2、除濕B模式又稱熱回收模式，采用熱泵技術原理恒溫恒濕機/a>，低溫低壓氣態制冷劑經過壓縮機變成高壓高溫氣態制冷劑，高溫高壓氣體經過除濕機組內PVC鈦管換熱器，冷凝為高壓液態制冷劑，經節流元件膨脹閥節流為低溫低壓液態制冷劑，低溫低壓液態制冷劑再經過蒸發器（制冷除濕段）氣化為低溫低壓蒸汽返回壓縮機，這樣完成一個制冷循環。

3、除濕C模式又叫制冷模式，采用熱泵技術原理，低溫低壓氣態制冷劑經過壓縮機變成高壓高溫氣態制冷劑，高溫高壓氣體經過除濕機組室外冷凝器，冷凝為高壓液態制冷劑，經膨脹閥等節流元件節流為低溫低壓液態制冷劑，低溫低壓液態制冷劑再經過蒸發器（制冷除濕段）恒溫恒濕機價格，被氣化為低溫低壓蒸汽返回壓縮機，這樣就完成了一個制冷循環。

4、通風模式：在過渡季節（春、秋季）室外空氣狀態參數滿足室內空氣要求時，可直接運行新風模式，此時只需運行除濕機組的回風風機和送風風機即可滿足要求，可見其節能效果明顯。

新風運行時，新風閥打開，排氣閥打開，旁通閥打開，此時室外新風由送風機經送風管道送入室內，室內（暖）濕空氣由回風風機經排風管道排至室外，形成新風運行方式。

5、A/B/C自動除濕模式：A模式：只檢測回風濕度、B模式：只檢測泳池回水溫度、C模式：只檢測回風溫度。

除濕恒溫系統

除濕機中的恒溫系統（兩用表冷器）和除濕系統（蒸發器和再熱冷凝器）是兩個獨立的系統，因此除濕系統可能單獨運行，也可能與恒溫系統一起運行。只要除濕機的風機啟動，除濕機控制系統就會不斷檢測回風溫度。在極熱的夏季，當檢測到的回風溫度長期高于設定溫度時，冷水管的冷水閥打開，熱水管的熱水閥關閉，冷水進入除濕機，降低混合空氣的溫度；在極冷的冬季，則相反。

除濕機空氣處理流程圖

除濕機處理空氣的過程可以用焓-濕度圖清晰地表達出來。如下圖所示，室內濕熱空氣N與室外新風W混合，得到混合狀態點C?；旌虾蟮呐瘽窨諝饨?jīng)過蒸發器，使空氣溫度降低到露點溫度L，水蒸氣凝結成冷水滴與空氣分離，達到除濕的目的。同時空氣溫度下降到送風狀態點O，再通過送風風機將空氣送回室內。

泳池水加熱

池水加熱時分兩種情況：一是池水初始加熱，二是池水恒溫加熱。池水加熱的泳池機選型，是根據泳池初始加熱負荷與恒溫加熱負荷的比較，選擇機組最大負荷為準。

1、泳池水恒溫加熱計算。

池水加熱所需熱量應為下列熱量消耗的總和：

1）池水表面蒸發造成的熱量損失；

2）池壁與池底之間傳導造成的熱量損失；

3）管道和設備的熱損失；

4）補充淡水加熱所需的熱量。

1)池水表面蒸發所損失的熱量，應按下式計算:

式中Qs為泳池水面蒸發散失的熱量（KW）；

β——壓力折算系數，取133.32Pa；

ρ——水的密度（kg/L），為1kg/L；

γ——與泳池水同溫度的飽和蒸汽的蒸發潛熱（kJ/kg）；

υw——游泳池水面風速(m/s)，按下列規定采用：室內游泳池：0.2m/s～0.5m/s，室外游泳池：2m/s～3m/s；

pb ——與泳池水相同溫度下飽和空氣的水蒸氣分壓（Pa）；

pq——游泳池環境空氣水蒸氣分壓（Pa）；

As——游泳池水面面積（m2）；

B——標準大氣壓（Pa），取101.325×103Pa；

B'——當?shù)卮髿鈮海≒a）。

2)游泳池、水上游樂池、表演池經水面、池底、池壁、管道和設備傳導損失的熱量，應按池水面蒸發損失的20%計算。

3)游泳池、水上游樂池、文化表演池淡水加熱所需熱量，應按下式計算：

在公式

Qb——用淡水加熱游泳池所需的熱量（KW）；

b--游泳池每日補水量百分比；

ρ——水的密度（kg/m3），取/m3；

V ——游泳池容積（m3）；

C——水的比熱容[kJ/(kg·℃)]，取4.187kJ/(kg·℃)；

Td——游泳池水設計溫度（℃）；

Tf——加入游泳池的淡水溫度（℃）；

Th——加熱時間。競賽及專用游泳池初始加熱時間應為24h~48h。

游泳池水一次加熱負荷

在公式

Q ——游泳池初始加熱所需的熱量（kW）；

ρ——水的密度（kg/m3），取/m3；

C——水的比熱容[kJ(kg·℃)]，取4.187kJ/(kg·℃)；

V---游泳池容積（m3）；

Tx——游泳池設計水溫（℃）；

Tb——加入游泳池的淡水溫度（℃）；

T2——初始加熱定形時間；

γ——初始加熱過程中的散熱系數，以游泳池恒溫散熱量為依據，取30%。

Q 溫度——為保持游泳池水保持恒溫而添加的熱量（kW）。

氣流組織

流程一：系統風量計算

1）泳池房間的送風量G通常由除濕機組的送風量決定恒溫恒濕機操作，但除濕機組的送風量必須滿足下列條件：

①新風量不應小于機組回風量的10%；

②除濕熱泵機組的設計回風量應在換氣頻率的4～6倍之間選取；

2）然后根據空調房間的面積確定出風口的數量，主管和各支管的風量也就確定了。

步驟2：確定供氣方式

1）影響氣流分布流型的因素

氣流分布的流態取決于送回風口的位置、送風口形式等因素，其中送風口（位置、形式、規格、出風口風速等）是氣流分布的主要影響因素。

（2）室內氣流流動形態的類型

①單向流：氣流流動方向不變；

②非單向流：氣流流動的方向和速度都是變化的；

③兩種流狀態混合的情況。

下面介紹幾種常見出風口布置的氣流分布形態。

如圖a所示，此方式無論是側送還是底送，都適用于空間不高，外防護面不多的情況。此方式在地下泳池及單面外防護中應用較多，底送效果優于側送。冬季由于送風溫度較高，氣流附著力不強，空間較高時效果不佳。

如圖b所示，此方式較適用于有多個外防護面且層高較低的場館，其主要目的是將濕潤空氣集中在大空間的中間，將干燥空氣送往兩邊。一方面可防止外圍結露，另一方面可防止池區濕度過高，形成看不見的干濕邊界區。如圖a所示，由于冬季送風溫度較高，氣流黏性不強，空間較高時效果不佳。

如圖c所示，這是一種下送上回的通風方式，利用了熱空氣自然上升的物理特性，充分發揮了熱空氣對冷表面的附著力，在場地較高時效果明顯優越。但它的致命缺點是在地面清潔過程中，出風口容易被污染，因此出風口應距地面一定距離，平時使用時要特別注意防護。

如圖d所示，這是一種上送風、下回風的通風方式，送風流貼于吊頂，工作區在回風區，送風與室內空氣充分混合，工作區風速較低，溫濕度比較均勻，適用于恒溫恒濕的空調房間。

如圖e所示，這是一種雙側送風、雙側下回的通風方式，在送冷風時，噴射流向下彎曲，適用于房間較寬闊，單側送風噴射流無法到達對面墻壁的場合。

步驟 3：確定管道布局

根據房間面積、層高、裝修要求確定風管的布置方式：

主管指導？

支管布置？

送風和回風管道位置？…

步驟 4：計算管道尺寸

風管分類

1）按風管材質分

A.鍍鋅鋼板風管：常用于空調送、回風管（優點：使用壽命長、摩擦阻力小、生產快捷簡便，可在工廠預制，也可在現場臨時制作；缺點：受加工設備限制，厚度不宜超過1.2mm）。

B.普通鋼板風管：常用于廚房爐灶排風、排煙風管（需用2mm以上的普通鋼板焊接，對焊接技術有一定要求）。

C、無機玻璃鋼風管：常用于消防、排煙系統（優點：耐腐蝕、使用壽命長、強度高，成本與鋼板風管基本相同；缺點：質量不穩定，有些廠家生產的材料質量比較差，強度、防火性能達不到要求，現場維護困難）。

D、硅酸鹽板風管：常用的排煙風管（優點與無機玻纖板類似，顯著特點是防火性能更好：缺點：綜合造價相對較高）。

E.復合保溫板風管：常用的有：上海萬博（鋁箔聚氨酯）、湖南中冶（酚醛樹脂）、北京白廈（BBS）、鋁箔玻璃棉保溫風管等。

F、軟質風管：常用的有鋁箔軟管、鋁波紋半軟管、玻璃纖維管等（其具有施工簡單，工程靈活方便等特點，但其風管阻力較大，對施工管理要求比較高）。

G、其他風管：土建風管、磚風管、布風管等。

2）按風管作用可分為：送風、回風、排風、新風管等。

3）根據風管內風速不同，可分為低速風、高速風。

假定流量法是計算風管截面積，確定風管尺寸?？諝饷拷?jīng)過一個風口，就要計算剩余風量的風速是否符合要求，若風速不符合要求，則必須縮小風管直徑。

A、按公式確定主風管及各支管的截面積：S=G/3600V

式中S為風管截面積（m2）；

G——風管內風量（m3/h）；

V——風管內風速（m/h）。一般設計時送風主管風速不宜大于6m/h，支管風速不宜大于3m/h。具體風速可參考下表：

B、根據風管截面積選擇合適的風管尺寸，參考常規風管尺寸表，矩形風管長邊與短邊之比不宜大于4:1。

消聲器安裝位置的最佳選擇

消聲器的作用：消聲器是一種允許空氣通過，并能有效地阻止或削弱聲能向外傳播的裝置。

消聲器的安裝位置大致可分為4類：A.緊靠機房?jī)?nèi)墻安裝；B.遠離機房?jī)?nèi)墻安裝；C.遠離機房外墻安裝；D.緊靠機房外墻安裝。

實驗表明，A、B、C、D四種方案中，只有A、D方案能有效阻止機房?jī)?nèi)的噪聲傳出機房，充分發揮降噪效果，最佳做法是將消聲器緊貼內墻或外墻安裝。

靜壓箱選型

1、靜壓箱的作用：

①.能把部分動壓轉換成靜壓，使風吹得更遠；

②、可降低噪音；

③.風量分布均勻；

④.靜壓箱可以起到降低噪音、獲得均勻的靜壓出風、減少靜壓損失的作用，還具有萬向節的作用，靜壓箱可以很好的應用在通風系統中，提高通風系統的綜合性能。

2. 計算方法

①設計靜壓箱時，如果按照規定風速設計，箱體會很大；一般靜壓箱應比出風口邊寬400mm，高度應比出風口高度寬400mm。數值是從約克設計手冊上得到的，是估算值。

②用機組風量L÷3m/s，得出你靜壓箱一個面的面積。然后根據房子的高度工業恒溫機，如果是4米，但是機組2米高，減去柔性接頭約0.5米，上面留0.5米，靜壓箱只有1米高，那么寬度就可以確定了。有了這兩個數，第三個數就好確定了。這個面積也必須等于L/3。但是設計院里面風速是2m/s，如果空間夠大，就做大一點。

管道設計注意事項

1、與風管連接的閥門組件的安裝位置、方向應符合設計要求并方便操作。安裝在防火隔墻兩側的防火閥距墻體不應大于200mm。

2、風管穿過墻體部分應做局部隔振、隔聲處理，防止剛性接觸。每根穿墻套管應至少比風管直徑大100mm，套管與結構之間、套管與風管之間應采用軟質隔聲、防火材料填充。

3、風管穿過建筑物變形縫空間時，應設置長度200mm~300mm的柔性短管（如圖1所示）；

3、風管穿過建筑物變形縫墻時，應設置鋼套管，風管與套管之間應用柔性防水材料填密。風管穿過建筑物變形縫墻時，應在兩端外側設置長度為150mm~300mm的柔性短管，柔性短管與變形縫墻的距離宜為150mm~200mm（如圖2所示）。柔性短管的保溫性能應滿足風管系統的功能要求。

風管支吊架安裝

風管支吊架形式及規格的選擇直接影響系統的運行和使用壽命。嚴格按照國家標準圖紙和《規范》選用強度、剛度適宜的支吊架形式及規格，并在施工過程中嚴格執行。

1、根據施工圖紙及深化設計，按風管走向定位支吊架的設置及標高。

①當水平風管較大邊長≤400mm時，吊架間距不宜大于4m；當風管較大邊長>400mm時，吊架間距不宜大于3m；

②安裝垂直風管時，支架間距不宜大于4m；單根直管不少于2處固定點。

③對于超寬、超重等特殊風管，其大邊長度大于40mm，應按設計要求設置支吊架。

2、為操作、維修方便，在通氣口、閥門、檢查門、自動控制機構等處不宜設置支、吊架，且距上述部位至少應為200mm。

3、為避免系統運行時風管發生擺動，影響風管系統的使用壽命或引起不可預見的事故，水平懸掛的主、干風管，若長度超過20m，應設防止擺動的固定點，每套風管系統不得少于一個。

4、直徑或大邊為630mm以上的防火風門恒溫恒濕機操作，必須設置單獨的支架。邊長（直徑）大于200mm的水平安裝的防火風門與非金屬風管連接時，應設置單獨的支、吊架。

5、支吊架與風管端部距離不應大于，距水平彎頭起點距離不應大于500mm，支管與主管上的支吊架距離不應大于。

6、水平安裝的復合風管與支吊架接觸面兩端應安裝厚度大于或等于1.0mm、寬度為60mm～80mm、長度為100mm～120mm的鍍鋅角墊片。

7、消聲器彎頭或邊長（直徑）大于的彎頭、三通應設獨立的支吊架。

風口設計選擇

1. 趨勢知識總結

出風口類型

特征

例子

輻射出風口

氣流呈放射狀向四周擴散

盤式散流器、片式散流器

軸向出風口

氣流沿出風口軸線送出

格柵出風口、百葉出風口、噴嘴、縫隙出風口

線性出風口

氣流從狹窄的線性通風口送出

大長寬比的狹縫狀出風口

面出風口

氣流均勻分布在較大的表面積上。

孔口出氣口

出風口形式

常見形狀

常見類型

特征

應用

百葉出風口

正方形、長方形

單層、雙層

調整送風方向及送風量

側送風、下送風

擴散器出風口

圓形、方形、矩形

單向、多向向下輸送型、平輸送流線型、直片型、環形型。

造型美觀，易于搭配房間裝飾要求。

劇院、圖書館、購物中心等

噴嘴出風口

圓形、球形

球形旋轉型，帶長嘴球形

射程遠、出風口少、系統簡單、投資小

長距離送風、側向送風。機場、體育場館等。

縫隙式出風口

長方形

單縫、多縫

出風口平面的長寬比很大，使出風口形成“縫隙”狀，送風氣流為扁平射流。

側面送風。機場、酒店大堂等。

旋流出風口

圓形的

向上進給、向下進給

它可以誘導大量周圍空氣與之混合，然后將其輸送到工作區域。

展覽館、計算機室等

孔口出氣口

小孔形狀

全孔板和部分孔板

送風均勻、噪音低；輻射快；區域溫流速度、溫度衰減差小，可滿足±0.1℃要求

恒溫室、潔凈室

百葉出風口

正方形、長方形

單層、雙層

調整送風方向及送風量

側送風、下送風

擴散器出風口

圓形、方形、矩形

單向、多向向下輸送型、平輸送流線型、直片型、環形型。

造型美觀，易于搭配房間裝飾要求。

劇院、圖書館、購物中心等

噴嘴出風口

圓形、球形

球形旋轉型，帶長嘴球形

射程遠、出風口少、系統簡單、投資小

長距離送風、側向送風。機場、體育場館等。

縫隙式出風口

長方形

單縫、多縫

出風口平面的長寬比很大，使出風口形成“縫隙”狀，送風氣流為扁平射流。

側面送風。機場、酒店大堂等。

旋流出風口

圓形的

向上進給、向下進給

它可以誘導大量周圍空氣與之混合，然后將其輸送到工作區域。

展覽館、計算機室等

孔口出氣口

小孔形狀

全孔板和部分孔板

送風均勻、噪音低；輻射快；區域溫流速度、溫度衰減差小，可滿足±0.1℃要求

恒溫室、潔凈室

帶看臺的游泳池的氣流組織

大型比賽場館固定看臺，對溫濕度的要求比較高，如何將池邊和看臺的溫濕度場分開，讓每個區域都滿足要求？

在英國，有些人建議使用玻璃或有機玻璃進行分區，但是由于很難固定玻璃，因此很難固定玻璃，并且為了修復支柱和金屬框架，需要將玻璃與塑料效果更加差異。這會導致扭曲和影響觀看效果，并且材料的耐用性在日本，有些人可以通過簡單地在不同區域中提供空氣來解決問題，每個區域的回流空氣量可以平衡，但是，由于兩個區域之間的溫度差異。頂部。 不僅很難保證泳池區域的溫度，而且看臺也很悶熱。

總而言之，除了分區的供應和返回空氣外，還必須設置必要的空氣分區。

（1）空氣幕的應用

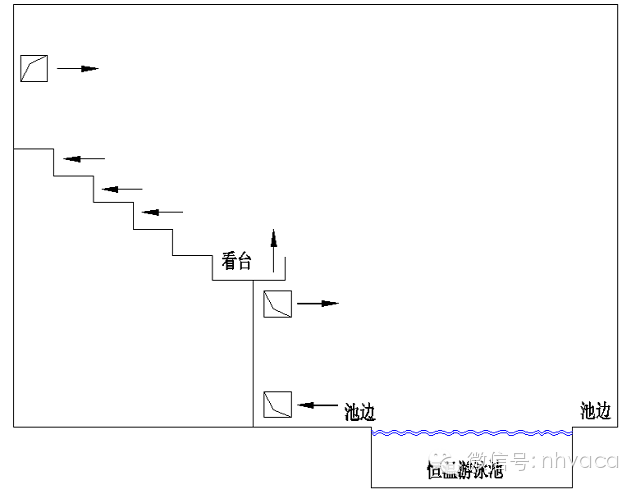

如上圖所示，架子底部的空氣供應是水平的，形成了水平氣流表面，該水流表面以水平風簾為支撐從上部向下的氣流。

如上圖所示，支架底部的空氣供應朝垂直方向，形成了架子和泳池區域之間的垂直氣流表面，形成了風盾，以防止冷空氣入侵看臺，形成兩個空調隔板中的空氣流的垂直風窗簾。

（2）空氣幕設計建議

①當使用多個平行噴嘴組成的垂直空氣幕后，冷空氣將通過“三角形區域”的前部入侵，進入游泳區底部的池畔區域，以減少這種不利的效果。

②當空氣窗簾采用圓形噴嘴時，建議的噴嘴直徑為100?150mm，也可以使用平坦的噴嘴。

③通過利用支架前欄桿的粘附到氣幕射流，可以增加射流的有效距離，可以減少三角形區域的面積，從而改善分區效果。

④當使用垂直空氣窗簾進行劃分空調時，對流加熱（冷）轉移是受眾范圍的基本負載的1.1?1.3倍。

⑤氣幕的空氣供應溫度等于或高于游泳區的平均溫度，但不應超過2°C。

⑥對觀眾區域的空氣供應方法表明，在計算范圍時，對聽眾區域的上側供應方法可以滿足整個范圍的60％至80％。

⑦在安排返回通風孔時，應考慮將返回空氣量更大（即后排）更大，而前排則可以以更少或沒有返回的空氣通風孔排列，并且可以將返回空氣通風孔設置在座椅下。

⑧游泳區域的溫度分布和濕度分布是相反的。

過程6：阻力平衡計算和氣流組織驗證

1.計算最不利環的壓力損失，并檢查每個分支管道的電阻平衡

1）只需計算最不利的循環的壓力損失

A.摩擦壓力損失值：

PM為0.8?1.5Pa/m

B. P = PM×L×（1 + K）

L是管道的總長度

當肘部和T恤很少時，k = 1?2

當有許多肘部和T恤時，k = 3?5

2）檢查每個分支管道的電阻平衡，如果有許多分支管道，則必須在每個分支管道上安裝一個空氣量調節閥。

2.驗證室內氣流組織

檢查每個空調系統的氣流組織中是否有短路？

檢查室內空氣循環是否合理以避免發生空調死區？

通風口的距離是合理的嗎？
